Transformer tal-Provvista tal-Enerġija tal-Qlib
2,100% kwalità garantita
3, Bejgħ Dirett tal-Fabbrika
Deskrizzjoni
Parametri tekniċi
Li jipprovdu komponenti ta 'kwalità u standard tal-klijent-magħmula elettroniċi u passivi li jaqilbu transformer tal-provvista tal-enerġija u prodotti ta' soluzzjoni, Fullstar Electronics hija manifattur u fornitur ewlieni tat-transformer tal-provvista tal-enerġija tal-iswiċċjar fiċ-Ċina. merħba lill-elettronika bl-ingrossa li taqleb it-transformer tal-provvista tal-enerġija mill-fabbrika tagħna.
Deskrizzjoni tal-Prodotti
It-transformer tal-provvista tal-enerġija tal-iswiċċjar huwa komponent ewlieni indispensabbli f'apparat elettroniku modern, spiss imsejjaħ "il-qalba tal-provvista tal-enerġija tal-iswiċċjar". Jintuża primarjament f'ċirkwiti ta'-frekwenza għolja u huwa responsabbli għall-konverżjoni tal-vultaġġ, iżolament galvaniku, u trasferiment tal-enerġija.

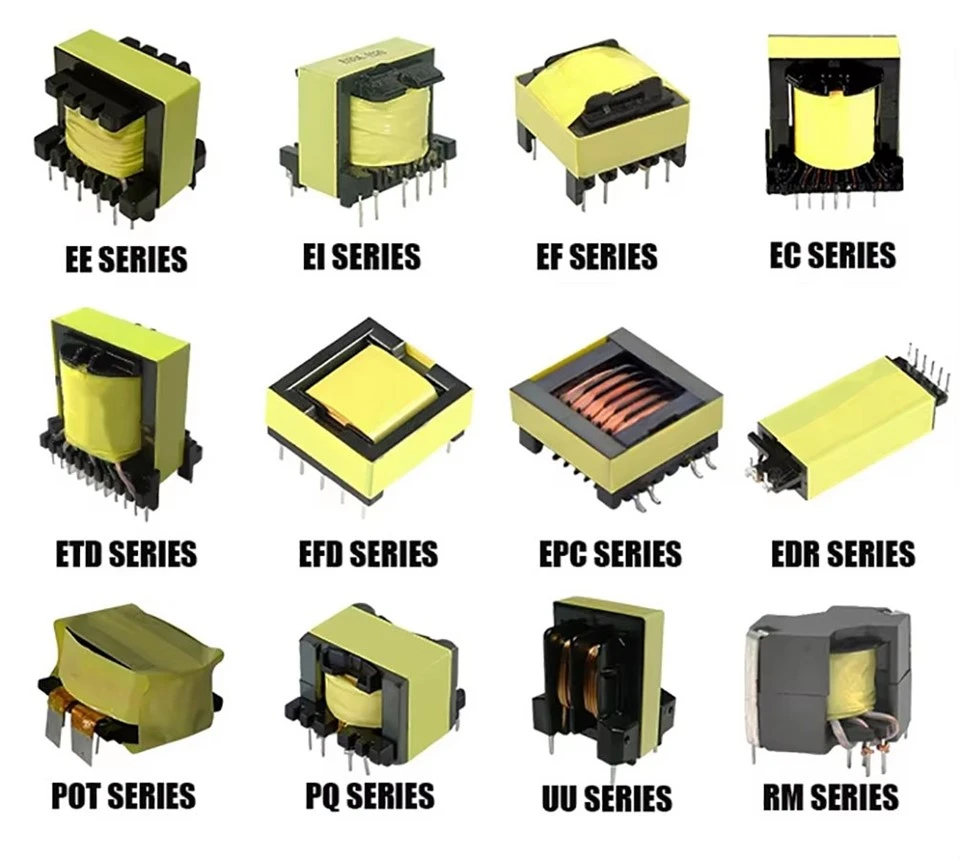

| transformer tal-provvista tal-enerġija tal-qlib | |
|---|---|
| Serje | Applikazzjoni |
| Transformer EE/EF | Qlib tal-provvista tal-enerġija, transformer tal-enerġija prinċipali |
| Transformer EFD/EPC | Transformer tal-enerġija awżiljarju, transformer tal-qawwa prinċipali, kolji taċ-ċowk |
| Transformer PQ | Applikat fil-filtru lineari, ċowk, transformer tal-polz, transformer tas-sewwieq |
| UU Transformer | Varjetajiet ta 'transformer ta' provvista ta 'enerġija li tinxtegħel, kolji taċ-ċowk |
| Transformer Ec/EER/ER | Filtru lineari, transformer tal-kurrent, coil taċ-ċowk|transformer tal-qawwa |
| RM Transformer | Filtri, induttur, transformer għat-telekomunikazzjoni |
| Transformer POT | Filtri għal tagħmir tat-telekomunikazzjoni, induttur u transformer |
| Transformer EI | Diversi tipi ta 'transformer u ċowk |
| Qalba Torojdali | Transformers, filtri, indutturi u ċowk tal-polz u{0}}faxxa wiesgħa |
1. Prinċipju Ewlieni ta 'Ħidma
Il-fluss tax-xogħol bażiku huwa kif ġej: swiċċijiet elettroniċi (bħal MOSFETs) jinxtegħlu u jintfew malajr taħt il-kmand taċ-ċirkwiti ta 'kontroll, u jikkonvertu l-vultaġġ DC tad-dħul f'sinjal AC pulsat ta' frekwenza għolja -. Dan is-sinjal jgħaddi minn konverżjoni tal-vultaġġ permezz tat-transformer u mbagħad jiġi rettifikat lura fi output DC stabbli.
2. Vantaġġi ewlenin
- Daqs kompatt u ħfief:It-tħaddim ta'-frekwenza għolja jippermetti l-użu ta' qlub manjetiċi iżgħar u inqas stralċ, li jagħmluhom ħafna aktar kompatti minn transformers tradizzjonali. Dan huwa ideali għal tagħmir portabbli u applikazzjonijiet ta' spazju-kostrett.
- Effiċjenza Għolja:Permezz ta 'disinn u materjali ottimizzati (bħal ferrite, qlub nanokristallini), it-telf tal-enerġija u l-ġenerazzjoni tas-sħana huma mnaqqsa b'mod sinifikanti, b'effiċjenzi tipikament jaqbżu l-95%.
- Iżolament galvaniku:M'hemm l-ebda konnessjoni elettrika diretta bejn l-input u l-output; l-enerġija hija trasferita kompletament permezz ta 'akkoppjar manjetiku. Dan mhux biss itejjeb is-saħħa u s-sigurtà tal-insulazzjoni iżda wkoll itaffu b'mod effettiv l-interferenza elettromanjetika (EMI).
- Riżultati Multipli Flessibbli:Billi sempliċiment tbiddel il-proporzjon tad-dawriet tal-coil sekondarju, huwa faċli li jinkisbu outputs ta 'vultaġġ differenti multipli.
3. Tipi Komuni u Modi Operattivi
- Topoloġija Flyback:It-transformer jaġixxi mhux biss bħala konvertitur tal-vultaġġ iżda wkoll bħala induttur tal-ħażna. Jaħżen l-enerġija meta l-iswiċċ ikun mixgħul u jerħiha għat-tagħbija meta l-iswiċċ ikun mitfi. Minħabba l-istruttura sempliċi u l-ispiża baxxa tiegħu, huwa użat ħafna f'apparati ta' enerġija baxxa-li jvarjaw minn 5W sa 100W (eż. chargers ta' smartphones).
- Topoloġija 'l quddiem:Meta l-iswiċċ ikun mixgħul, l-enerġija tiġi trasferita direttament għat-tagħbija sekondarja permezz tat-transformer. Tagħti qawwa tal-ħruġ ogħla u hija adattata għal applikazzjonijiet ta' qawwa-għoli minn 100W sa 300W, għalkemm iċ-ċirkwit tiegħu huwa relattivament kumpless u aktar għali.
Barra minn hekk, hemm topoloġiji aktar kumplessi bħal Push-Pull, Half-Bridge, u Full-Bridge, li jintużaw għal applikazzjonijiet ta' qawwa saħansitra ogħla.
4. Struttura u Materjali ewlenin
- qalba:Tipikament magħmul minn materjali manjetiċi ta'-frekwenza għolja (bħal ferrite jew materjali amorfi/nanokristallini) aktar milli folji tal-azzar tas-silikon tradizzjonali, biex jakkomodaw frekwenzi għoljin u jitnaqqas it-telf.
- Tidwib:Jinkludi kolji primarji u sekondarji. Biex tlaħħaq mal-effett tal-ġilda fi frekwenzi għoljin, spiss jintużaw wajers mibrumin b'ħafna -fil-wajer (Litz wire) jew fuljetti tar-ram.
- Insulazzjoni u Sigurtà:Disinn strett ta 'insulazzjoni rinfurzata (bħall-użu ta' wajer -iżolat triplu jew film tal-polyimide) huwa meħtieġ bejn in-naħat primarji u sekondarji biex jikkonformaw mal-istandards internazzjonali tas-sikurezza.
5. Xenarji ta' Applikazzjoni Tipiċi
- Elettronika tal-Konsumatur u Telekomunikazzjonijiet:Ċarġers ta 'smartphone, adapters tal-laptop, sewwieqa LED, provvisti ta' enerġija tas-server, eċċ.
- Enerġija Rinnovabbli:Invertituri solari, sistemi ta 'regolazzjoni tal-enerġija fil-ġenerazzjoni tal-enerġija mir-riħ.
- Industrijali u Trasport:Sistemi ta 'kontroll ta' awtomazzjoni industrijali, stazzjonijiet ta 'ċċarġjar ta' vetturi elettriċi (EV), u provvisti ta 'enerġija abbord.
Fil-qosor, hekk kif id-dinja tgħaddi lejn teknoloġiji tal-enerġija aktar intelliġenti u effiċjenti, it-transformer tal-provvista tal-enerġija li tinbidel-bħala "eroj mhux magħruf" fl-ekosistema tal-enerġija elettronika moderna-qed ikollu rwol dejjem aktar vitali.
Ċertifikazzjoni U Wirja
Pakkett
It-tags Popolari: transformer tal-provvista tal-enerġija tal-iswiċċjar, iċ-Ċina, manifattur, fornitur, fabbrika, bl-ingrossa, prezz, għall-bejgħ, komponenti elettroniċi, komponenti passivi, klijent-magħmul, standard
