Induttur taċ-Ċippa b'ħafna saffi

Provvediment ta 'kwalità u standard tal-klijent-magħmula komponenti elettroniċi u passivi induttur taċ-ċippa b'ħafna saffi u prodotti ta' soluzzjoni, Fullstar Electronics huwa manifattur u fornitur ewlieni tal-induttur taċ-ċippa b'ħafna saffi fiċ-Ċina. merħba lill-elettronika bl-ingrossa ċippa b'ħafna saffi inductor mill-fabbrika tagħna.

Struttura tal-Prodott

Induttur tipiku taċ-ċippa b'ħafna saffi jikkonsisti minn:

① Saffi tal-Materjal manjetiku / taċ-ċeramika

Materjali taċ-ċeramika tal-ferrite jew ta'-frekwenza għolja

Ipprovdi mogħdijiet tal-fluss manjetiku u ttejjeb il-prestazzjoni tal-inductance

Naqqas l-interferenza elettromanjetika u t-tnixxija tas-sinjali

② Elettrodu Spiral Intern

Ffurmat minn mudelli konduttivi stampati

Normalment magħmul minn materjali ta'-konduttività għolja bħall-fidda jew ir-ram

Saffi multipli huma konnessi biex tinħoloq struttura sħiħa ta 'coil

③ Terminali Esterni

Elettrodi tal-metall li jinsabu fuq iż-żewġt itruf tal-komponent

Ipprovdi konnessjoni elettrika mal-PCB permezz tal-issaldjar

Kostruzzjoni

Karatteristiċi ewlenin u Vantaġġi

Disinn Miniaturizzat

Struttura kompatta b'ħafna saffi mingħajr stralċ estern

Disponibbli f'daqsijiet ta' pakketti ultra-żgħar bħal 0201, 0402, u 0603

Ideali għal layouts ta' PCB ta'-densità għolja

Affidabilità Għolja

Kostruzzjoni monolitika taċ-ċeramika/ferrite

Saħħa mekkanika eċċellenti

Reżistenza qawwija għall-vibrazzjoni, xokk, u stress ambjentali

Prestazzjoni Eċċellenti ta' -Frekwenza Għolja

Kapaċitanza parassitika baxxa

Frekwenza awto{0}reżonanti għolja (SRF)

Adattat għal applikazzjonijiet ta' sinjal RF u ta'-veloċità għolja

Tnixxija Elettromanjetika Baxxa

Il-koljatura interna hija kompletament inkorporata ġewwa materjal manjetiku

Kategoriji tal-Prodott

Jgħin biex inaqqas l-EMI u jtejjeb l-istabbiltà taċ-ċirkwit

Kompatibilità SMT

Iddisinjat għal-assemblaġġ awtomatizzat ta' pick-u-post

Adattat għal-manifattura fuq skala kbira

Applikazzjonijiet Tipiċi

Fejn jintużaw

Mowbajl u bla fili: smartphones, tablets, oġġetti li jintlibsu, moduli Wi-Fi / Bluetooth / GPS, RF front-tqabbil

Tagħmir ta' komunikazzjoni: stazzjonijiet bażi, routers, set-top boxes, ċirkwiti ibridi

Kompjuter u enerġija: notebooks, tagħmir tal-ħażna, DC-konvertituri DC, netwerks tad-diżakkoppjar

AV tal-Konsumatur: Televiżjonijiet, tagħmir tal-awdjo, tuners

Elettronika tal-karozzi: Għażliet tal-grad AEC-Q200 għall-infotainment, kontroll tal-ġisem, moduli sensing

Industrijali u mediċi: strumentazzjoni, bordijiet ta 'kontroll, tagħmir ta' monitoraġġ

Funzjonijiet taċ-ċirkwitIffiltrar · irfinar · tqabbil tal-impedenza · diżakkoppjar · kondizzjonament tas-sinjali · ċowk / soppressjoni tal-EMI · ħażna tal-enerġija ta' valur żgħir-fi stadji DC-DC kompatti

Vantaġġi u Limitazzjonijiet

Vantaġġi

Miniaturizzazzjoni / profil baxx- l-ogħla densità tal-inductance għal kull unità ta' volum fost it-tipi ta' indutturi taċ-ċippa; ideali għal bordijiet irqaq, ta'-densità għolja

Affidabbiltà għolja- l-istruttura tal-kolja hija ssiġillata ġewwa l-korp tal-ferrite, u telimina l-koljaturi esposti, it-tlaqqigħ u l-ħsara mekkanika

Tnixxija baxxa tal-fluss manjetiku- mogħdija manjetika magħluqa żżomm il-fluss ġewwa l-komponent, u tnaqqas l-interferenza maċ-ċirkwiti ġirien u s-suxxettibilità għall-istorbju estern

Disinn SMT mingħajr ċomb- reflow-kompatibbli, adattat għal assemblaġġ awtomatizzat u moduli ristretti fl-ispazju-

Karatteristiċi elettriċi konsistenti ħafna- proċess ta' laminazzjoni jagħti ripetibbiltà tajba ta' unità-għa-unità

Spiża effettivafi produzzjoni ta'-volum għoli

Limitazzjonijiet

Induttanza massima aktar baxxa u Q inqas minn indutturi taċ-ċippa tal-wajer-ferita tal-istess daqs

Kapaċità ta' ġarr ta' kurrent aktar baxx-u DCR ogħla b'inductance ekwivalenti

Mhux l-ewwel għażla għal mogħdijiet ta'-enerġija ta' kurrent għoli jew ċirkwiti reżonanti ta' preċiżjoni

Multilayer vs wire-inductor taċ-ċippa tal-ferita

Aħna manifattur professjonali premier li jispeċjalizza f'komponenti manjetiċi u soluzzjonijiet elettroniċi. Imwaqqfa fl-2009 u kwartjieri ġenerali fiċ-ċentru ta '-teknoloġija għolja ta' Xi'an, akkumulajna aktar minn 15-il sena ta 'għarfien espert profond fir-riċerka, l-iżvilupp, u l-produzzjoni ta' transformers u indutturi ta '-prestazzjoni għolja. Il-faċilità tagħna tifrex fuq 3,000 metru kwadru u hija mħaddma minn forza tax-xogħol iddedikata ta' 300+ professjonisti tas-sengħa, inkluż tim anzjan ta 'R&D iffukat fuq disinji manjetiċi apposta.

Il-linja ta' prodotti komprensiva tagħna fiha transformers ta' frekwenza għolja u ta' frekwenza baxxa, transformers torojdali, transformers tal-kurrent, u varjetà wiesgħa ta' indutturi u qlub manjetiċi. Bħala Top 6 fabbrika ewlenija għall-Kontrolli Industrijali, aħna nipprovdu komponenti kritiċi għall-provvisti tal-enerġija, it-telekomunikazzjonijiet, l-elettronika tal-karozzi, u s-setturi tal-enerġija ekoloġika globalment.

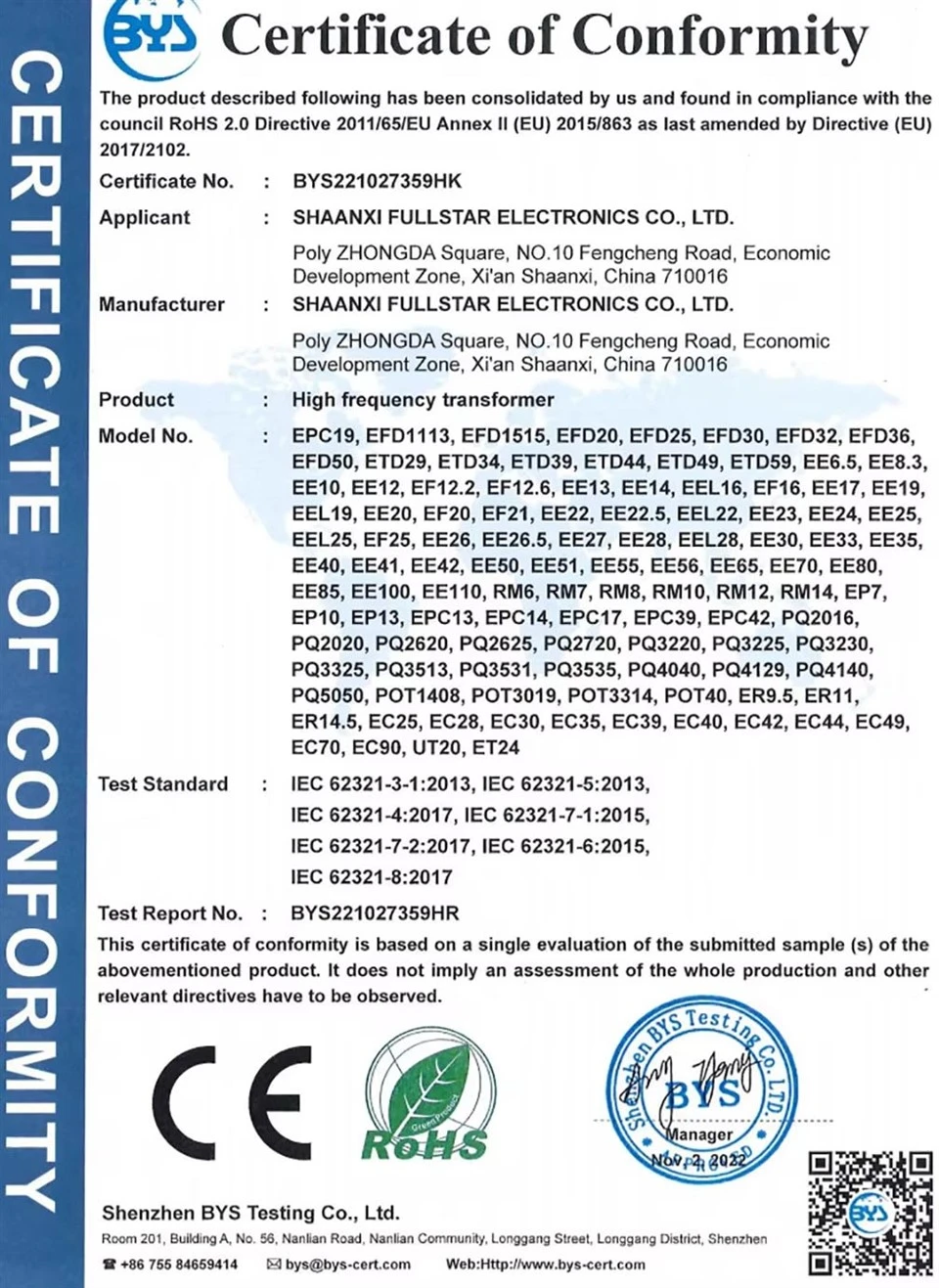

Il-kwalità hija l-kompetenza ewlenija tagħna. Fullstar topera taħt ISO9001: 2015 Sistema ta 'Ġestjoni tal-Kwalità stretta. Il-prodotti tagħna jġorru ċertifikazzjonijiet internazzjonali tas-sigurtà u ambjentali inklużi UL, CE, RoHS, u REACH. Kull unità tgħaddi minn proċess ta 'ttestjar rigoruż ta' 100% qabel il-ġarr biex tiżgura affidabilità żero-difetti f'ambjenti industrijali eżiġenti.

Aħna jisbqu fl-adattament. B'kapaċitajiet avvanzati ta' disinn-u bbażati fuq kampjuni-, noffru prototipi rapidi ta' 7-ijiem u servizzi flessibbli OEM/ODM. Il-katina tal-provvista tagħna tilħaq aktar minn 80 pajjiż, u tipprovdi appoġġ lokalizzat u loġistika kost-effettiva. Kemm jekk teħtieġ produzzjoni ta'-volum għoli jew ta' kolji personalizzati ta'-lott żgħir, Fullstar tagħti komponenti manjetiċi ta'-inġinerija ta' preċiżjoni li jmexxu 'l quddiem l-innovazzjoni tiegħek. Aħna nilqgħu l-mistoqsijiet tan-negozju globali għal sħubijiet strateġiċi fit-tul.

FAQ

Q1. X'inhi d-differenza bejn induttur ta 'ċippa b'ħafna saffi u induttur ta' ċippa tal-wajer-ferita?

It-tip b'ħafna saffi jifforma l-coil tiegħu billi jistampa spirali konduttivi ġewwa korp ko-fired; it-tip ta' wajer-ferita jdawwru l-wajer madwar qalba. Jirbaħ b'ħafna saffi fuq id-daqs, l-għoli, it-tnixxija tal-fluss u l-konsistenza; wire-ferita jirbaħ fuq inductance massima, Q u klassifikazzjoni tal-kurrent.

Q2. Għandi nagħżel induttur b'ħafna saffi taċ-ċeramika jew tal-ferrite?

Agħżel taċ-ċeramika (mhux-manjetika) għal xogħol ta' RF ta'-frekwenza għolja fejn SRF għoli u Q għoli huma meħtieġa. Agħżel ferrite għal valuri usa 'inductance, filtrazzjoni ġenerali, diżakkoppjar u soppressjoni EMI.

Q3. X'inhu l-SRF u għaliex jimpurtah?

SRF hija l-awto-frekwenza reżonanti li fiha l-kapaċità parassitika tal-inductor tikkanċella l-inductance tagħha. Fuq SRF il-komponent iġib ruħu b'mod abilità. Żomm il-frekwenza operattiva sew taħt l-SRF (regola komuni hija mill-inqas marġini ta '10×).

Q4. Kif naqra l-kodiċi tal-inductance?

R jimmarka l-punt deċimali u N jimmarka nH: R10=0.10 nH, 1N0=1.0 nH, 10N=10 nH. Tliet-kodiċijiet ċifri jsegwu l-istess loġika bħar-reżistenzi (eż.. 100=10 µH, 101=100 µH).

Q5. X'inhi d-differenza bejn inductor u xoffa tal-ferrite?

Inductor huwa speċifikat mill-inductance; xoffa hija speċifikata prinċipalment bl-impedenza fi frekwenza partikolari (komunement 100 MHz). Xoffa tintuża biex tassorbi ħsejjes ta'-frekwenza għolja aktar milli biex taħżen l-enerġija jew tistuna ċirkwit.

Q6. Tappoġġja l-valuri jew it-tolleranzi tal-inductance tad-dwana?

Iva - l-induttanza, it-tolleranza, l-għoli u l-ippakkjar tad-dwana huma disponibbli fit-tieqa tal-proċess applikabbli. Jekk jogħġbok aqsam il-valur fil-mira, il-frekwenza, il-kurrent u d-daqs.

Q7. X'dokumentazzjoni tista' tipprovdi?

Datasheet tas-serje, dikjarazzjoni RoHS/REACH, rapport tat-test tal-affidabbiltà, u kits ta 'valutazzjoni tal-kampjuni fuq talba.
