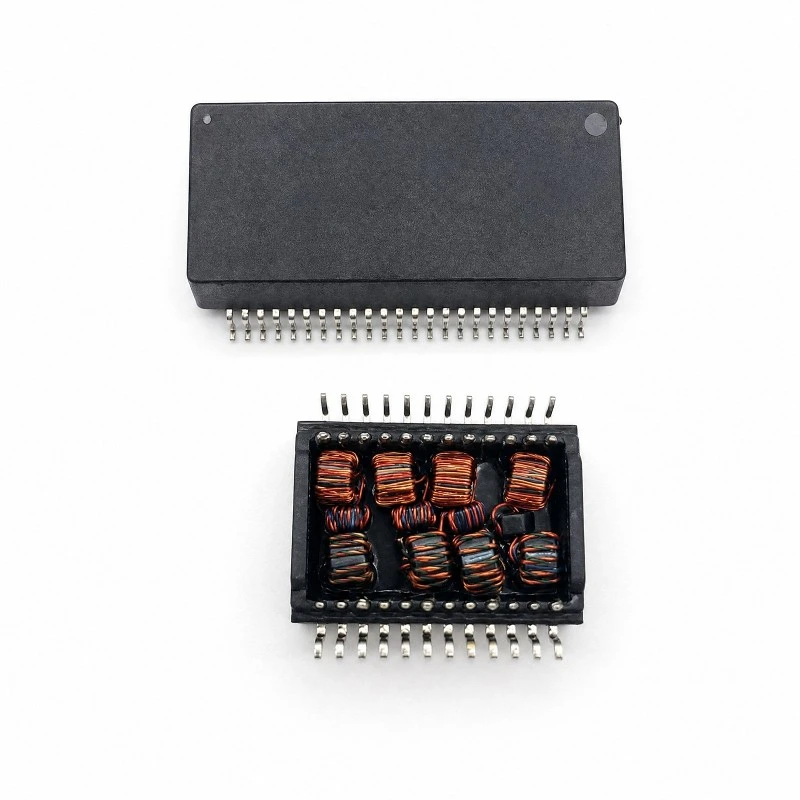

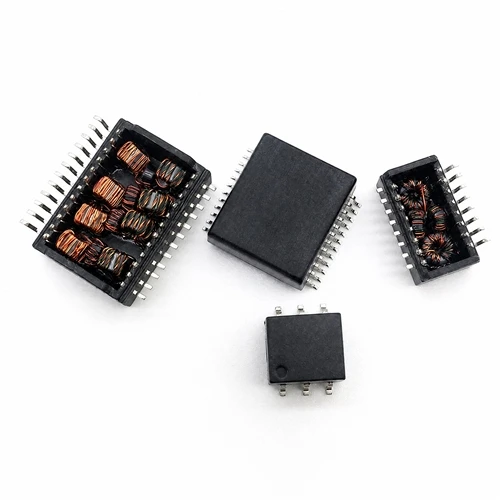

Liema speċifikazzjonijiet huma importanti meta tagħżel transformer Lan?

Tagħżel it-tajjebTransformer tal-LANhija essenzjali għal komunikazzjoni Ethernet affidabbli. Kemm jekk qed tiddisinja swiċċ tan-netwerk, router, apparat Ethernet industrijali, kamera IP, jew sistema PoE, it-transformer għandu jaqbel mar-rekwiżiti tal-Ethernet PHY u l-applikazzjoni ġenerali.

Allura, liema speċifikazzjonijiet għandek tqis meta tagħżel transformer LAN?



1. Veloċità Ethernet u Standard

Ibda billi tidentifika l-istandard Ethernet meħtieġ mill-applikazzjoni tiegħek, bħal:

• 10/100BAŻI-T
• 1000BASE-T (Gigabit Ethernet)
• 2.5GBASE-T
• 5GBASE-T
• 10GBASE-T

Transformer LAN iddisinjat għal 10/100BASE-T m'għandux jintuża awtomatikament għal Gigabit jew Ethernet ta' veloċità-ogħla. Dejjem ikkonferma l-kompatibilità mad-datasheet tiegħek PHY.

2. Proporzjon tad-dawriet

Il-proporzjon tad-dawriet jaffettwa t-trażmissjoni tas-sinjal u t-tqabbil tal-impedenza bejn il-kejbil PHY u Ethernet.

Il-proporzjon korrett jiddependi fuq l-Ethernet PHY u d-disinn ta 'referenza tiegħu. L-użu ta 'proporzjon tad-dawriet mhux adattat jista' jirriżulta f'telf tas-sinjal, nuqqas ta 'qbil fl-impedenza, jew problemi ta' komunikazzjoni.



3. -Induttanza taċ-Ċirkwit Miftuħ (OCL)

L-inductance ta' ċirkwit miftuħ-, jew OCL, hija speċifikazzjoni importanti għall-manjetika Ethernet. Taffettwa l-prestazzjoni tas-sinjal ta' frekwenza baxxa-u trid tissodisfa r-rekwiżiti tal-istandard Ethernet applikabbli.

Meta tqabbel it-trasformaturi tal-LAN, iċċekkja l-valur minimu OCL u kundizzjonijiet tat-test, aktar milli tħares biss lejn il-valur tipiku.



4. Telf ta 'Inserzjoni u Telf ta' Ritorn

Telf ta' inserzjonijindika kemm jintilef sinjal hekk kif jgħaddi mit-transformer. Telf aktar baxx ġeneralment jipprovdi trasmissjoni tas-sinjal aħjar.

Telf tar-ritornikejjel ir-riflessjoni tas-sinjal ikkawżata minn nuqqas ta 'qbil fl-impedenza. Prestazzjoni tajba ta' telf ta' ritorn-hija partikolarment importanti għall-applikazzjonijiet Gigabit u-Ethernet b'veloċità ogħla.

Iż-żewġ parametri għandhom jiġu evalwati fil-medda ta' frekwenza rilevanti.



5. Vultaġġ ta 'iżolament

L-iżolament elettriku huwa wieħed mill-funzjonijiet primarji ta 'transformer Ethernet.

Iċċekkja t-transformer:

• Vultaġġ ta 'iżolament
• Saħħa dielettrika
• Reżistenza għall-insulazzjoni

Il-livell ta' iżolament meħtieġ jiddependi fuq l-applikazzjoni u r-rekwiżiti tas-sikurezza applikabbli.



6. Kompatibbiltà DCR u PoE

Reżistenza DC (DCR)jirrappreżenta r-reżistenza tal-koljaturi tat-transformer. DCR aktar baxx jista 'jgħin biex jitnaqqas it-telf ta' enerġija u s-sħana.

Għal applikazzjonijiet PoE, ivverifika wkoll:

• Kapaċità tal-kurrent DC
• Prestazzjoni termali
• Rekwiżiti ta' iżolament
• Kompatibbiltà mal-istandard PoE meħtieġ

Transformer LAN standard m'għandux jiġi preżunt awtomatikament li jappoġġja PoE.



7. Komuni -Prestazzjoni taċ-Ċowk tal-Modalità

Xi transformers LAN jintegraw aċowk tal-{0}modalità komuni (CMC)biex tgħin tnaqqas-l-istorbju tal-modalità komuni u ttejjeb il-prestazzjoni tal-EMI/EMC.

Jekk l-applikazzjoni tiegħek għandha rekwiżiti stretti tal-EMC, iċċekkja l-karatteristiċi tas-CMC u l-attenwazzjoni tal-mod-komuni tat-transformer.



8. Pakkett, Footprint, u Pinout

Il-kompatibilità elettrika hija biss parti mill-proċess tal-għażla. It-transformer għandu wkoll jaqbel mad-disinn tal-PCB tiegħek.

Iċċekkja:

• Dimensjonijiet tal-pakkett
• Footprint tal-PCB
• Konfigurazzjoni tal-pin
• Għoli tal-komponent
• SMD jew kostruzzjoni ta'-toqba

Dejjem qabbel il-pinout tat-transformer mad-disinn ta 'referenza PHY qabel it-tqassim tal-PCB.



9. Temperatura operattiva

Għal applikazzjonijiet industrijali u ta 'barra, it-temperatura operattiva hija speċjalment importanti.

Kun żgur li l-Transformer tal-LANjista 'jżomm il-prestazzjoni elettrika meħtieġa tiegħu fil-medda ta' temperatura mistennija.

Lista ta' Kontroll tal-Għażla tat-Transformer tal-LAN

Speċifikazzjoni	Konsiderazzjoni Ewlenija
Standard Ethernet	10/100, 1000BAŻI-T, 2.5G, 5G, eċċ.
Proporzjon tad-dawriet	Qabbel il-PHY
OCL	Iċċekkja l-valur minimu u l-kundizzjonijiet tat-test
Telf ta' inserzjoni	Imminimizza l-attenwazzjoni tas-sinjal
Telf tar-ritorn	Tiżgura tqabbil tajjeb ta 'impedenza
Iżolament	Tissodisfa r-rekwiżiti tas-sigurtà tas-sistema
DCR	Ikkunsidra telf ta 'enerġija u sħana
CMC	Evalwa r-rekwiżiti EMI/EMC
PoE	Ivverifika l-kompatibilità kurrenti u PoE
Pakkett	Qabbel l-ispazju tal-PCB u l-footprint
Pinout	Qabbel mad-disinn ta' referenza PHY
Temperatura	Tissodisfa r-rekwiżiti tal-applikazzjoni

Ħsibijiet Finali

L-għażla ta 'transformer tal-LAN teħtieġ aktar milli sempliċement tqabbel il-veloċità tal-Ethernet. L-inġiniera għandhom jikkunsidrawproporzjon dawriet, OCL, telf ta 'inserzjoni, telf ta' ritorn, vultaġġ ta 'iżolament, DCR, prestazzjoni CMC, kompatibilità PoE, klassifikazzjoni tat-temperatura, pakkett u pinout.



L-aħjar approċċ huwa li jiġi evalwat it-transformer tal-LAN flimkien mal-Ethernet PHY u d-disinn sħiħ tal-interface. Għal proġetti OEM u ta'-volum għoli, għażla ta' esperjenzaManifattur tat-transformer tal-LAN jew fornitur tal-manjetika Ethernetjista' jgħin ukoll biex jiżgura l-prestazzjoni, il-kwalità, l-adattament, u l-istabbiltà tal-provvista fit-tul-.
